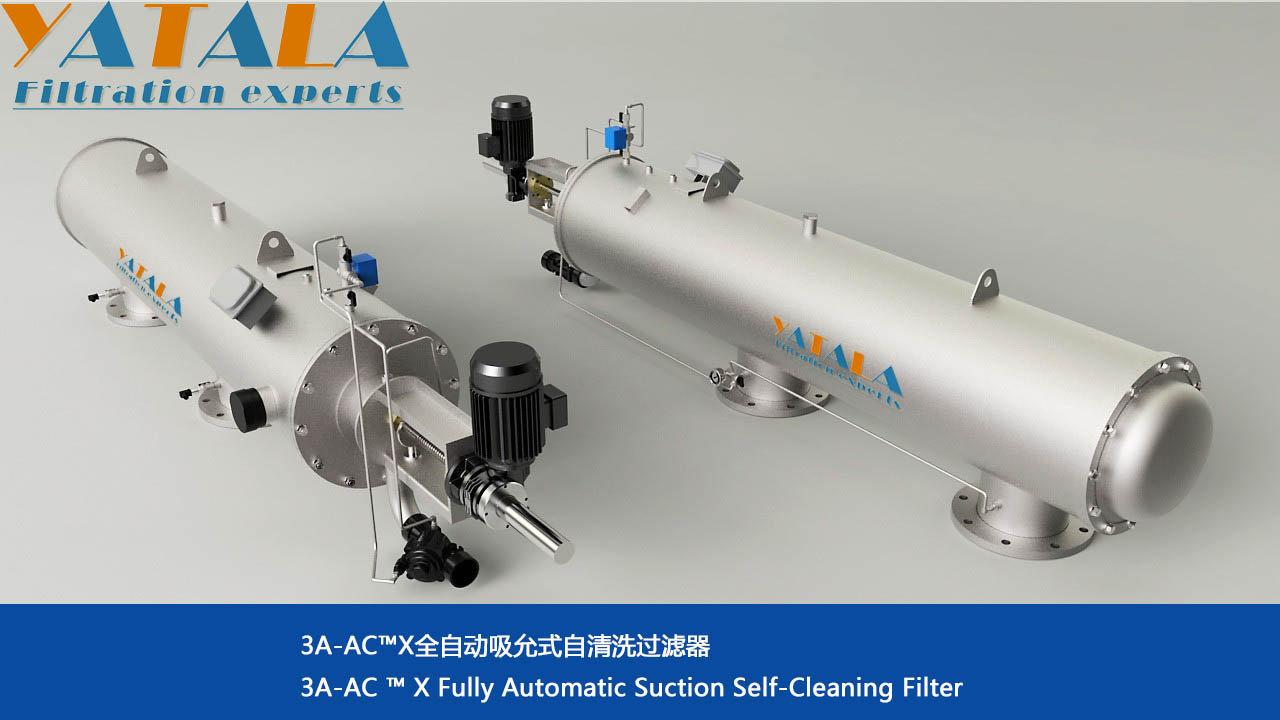

3A-AC?X系列過濾器技術參數

電源： 380V、50HZ、3相、控制220V                                  電機功率： 0.37W-0.55KW
濾網： 316不銹鋼(編織、燒結、鍥形)                                    過濾精度： 500-20um
排污閥： 鑄鐵表面樹脂涂層                                                   清洗時間： 35-60s
工作溫度： 70℃                                                                   清洗壓損： 0.01-0.05MPa
工作壓力： 0-1.6MPa                                                           清洗方式： 360度掃描吸吮式
控制系統： 西門子PLC                                                          清洗機構轉速： 14-20rpm
控制方式： 壓差、時間及手動                                                反沖洗時間：  60S

工作原理
臥式吸吮式過濾器過濾過程

      原水從進水口流入，進入過濾器濾筒內部，然后自內而外的通過濾桶，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多，在濾筒內表面形成濾餅，并使濾筒內外逐漸形成壓差，當壓差達到壓差控制器預設值時，將啟動自清洗過程。

臥式吸吮式過濾器自清洗過程

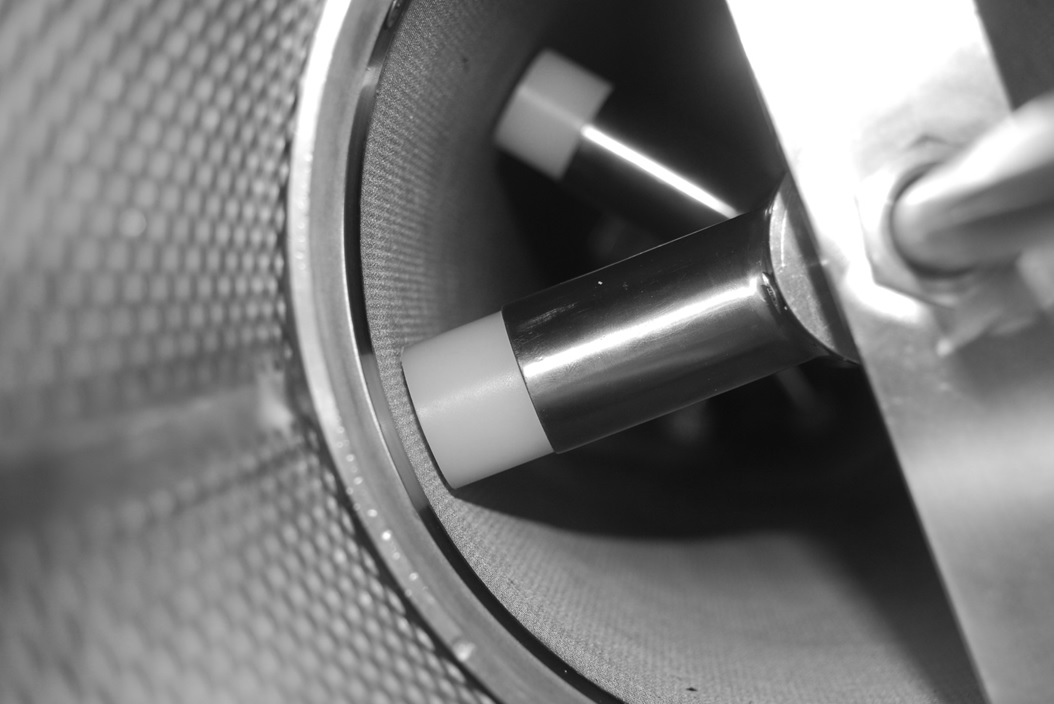

      過濾器的自清洗過程是依靠沿著濾筒內表面做螺旋運動的吸吮掃描器和排污閥共同完成，打開的排污閥使吸吮掃描器的吸嘴前端處產生很高的反洗流速并形成真空，附著在濾筒內壁的濾餅被吸出并排出在本體外。整個清洗過程大約為60秒，清洗時系統不斷流。S系列的吸吮掃描器具有逐點掃描功能，使清洗更加徹底。

控制方式

       3A-ACX系列自清洗過濾器操作配備差壓/時間/手動三種功能，同時我們還為您特別設計了優先級的控制功能，即無論在任何情況下，只要系統壓差達到預定值，設備都會啟動自清洗功能，從而更好的保障您的系統正常運行。

控制系統
西門子PLC控制箱集數顯、遠控
壓差開關系統
當水差達到預設值時壓差開關啟動，電控系統進入反沖洗程序。反沖時間可由集成控制器預設可調。
